Realisierte Projekte & Lösungen
Kein Bauvorhaben gleicht dem anderen. Im Industriebau und bei Sonderkonstruktionen sind individuelle Lösungen gefragt, die statische Sicherheit mit Kosteneffizienz verbinden. Auf dieser Seite geben wir Ihnen einen Einblick in unsere tägliche Arbeit: Von der Ertüchtigung historischer Bausubstanz bis zum Neubau hochbelasteter Stahlanlagen. Sehen Sie selbst, wie wir technische Herausforderungen durch präzises Engineering in standfeste Tragwerke verwandeln.
Komplexe Anforderungen – Wirtschaftlich gelöst

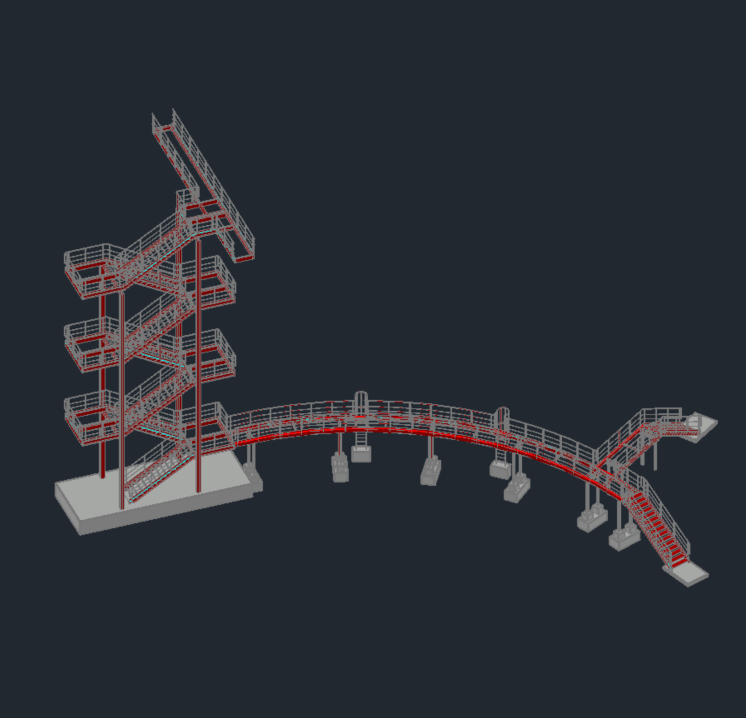

Treppenturm mit Laufstegen für die Petrochemie
- Objekt: Mehrgeschossiger Stahltreppenturm als zentrales Zugangssystem
- Geometrie: Konstruktion mit radial gekrümmtem Wartungssteg zur Umfahrung von Bestandsbauwerken
- Verbindung: Obere Laufstege als Verbindungsbrücke zwischen zwei verfahrenstechnischen Sektionen
- Konstruktion: Rahmenkonstruktion aus Stahlprofilen auf Stahlbetonfundamenten
- Nutzung: Erschließung technischer Infrastruktur und Inspektionswege.
- Standort: Gelsenkirchen, Deutschland

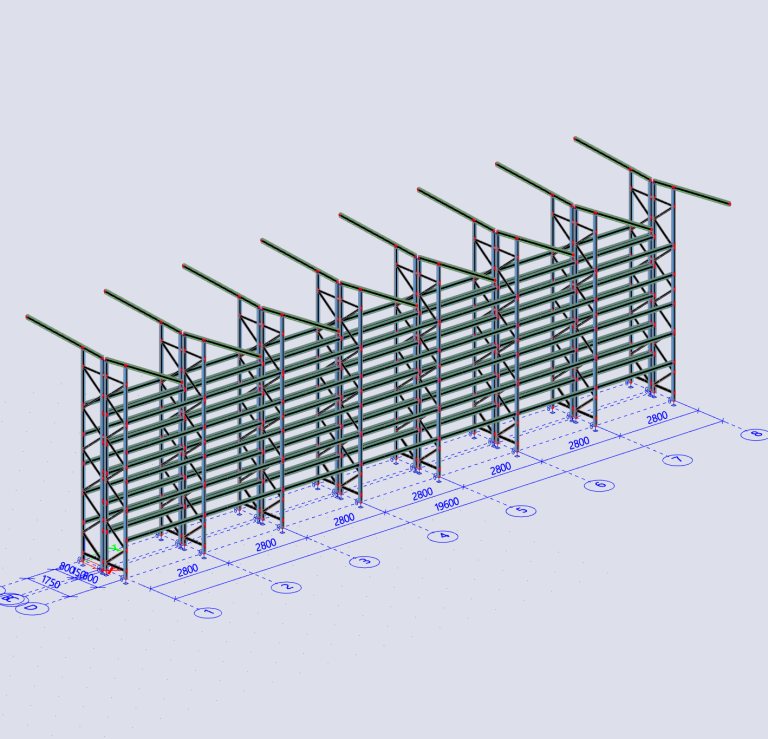

Statik überdachte Palettenregalanlage: Erdbebensicherer Stahlbau
- Bauvorhaben: Tragwerksplanung für eine überdachte Palettenregalanlage (Regal als tragende Unterkonstruktion für das Dach)
- Standort: Köln, Deutschland
- Abmessungen: Anlagenlänge von über 30 m
- Tragfähigkeit: Statische Auslegung für eine Feldlast von 13.000 kg (13 t)
- Besondere Anforderungen: Umfassender Nachweis der Standsicherheit unter Berücksichtigung der lokalen Wind- und Schneelasten sowie der Erdbebenlasten für den Standort Köln (Erdbebenzone)
- Leistung: Bemessung der Stahlkonstruktion (Rahmen, Auflagen, Dacharme, Pfetten, Trapezbleche) für die kombinierte Beanspruchung aus Lager- und Umweltlasten

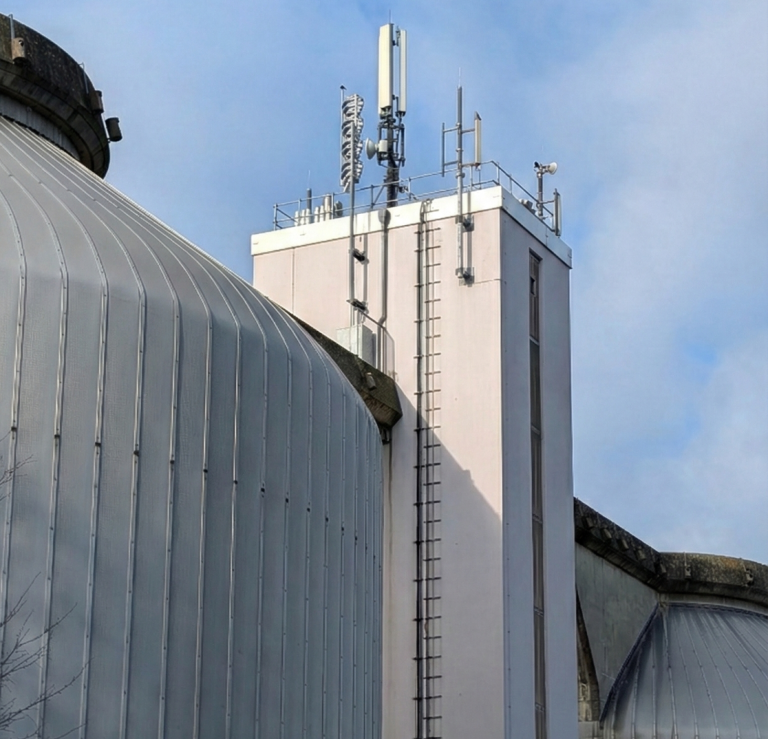

Statik Mobilfunkstation: Nachweis dynamischer Windlasten bei Antennentausch
- Bauvorhaben: Statische Bestandsanalyse und Nachweis einer Mobilfunkanlage im Zuge einer Modernisierung (Antennentausch).
- Objekt: 27 m hohe Industrieanlage (Massivbau)
- Standort: Monheim am Rhein, Deutschland
- Herausforderung: Erfassung der erhöhten Windangriffsflächen durch neue Technikkomponenten
- Leistung: Detaillierter Nachweis der Standsicherheit, insbesondere unter Berücksichtigung dynamischer Windlasten und der Lasteinleitung in den Bestand

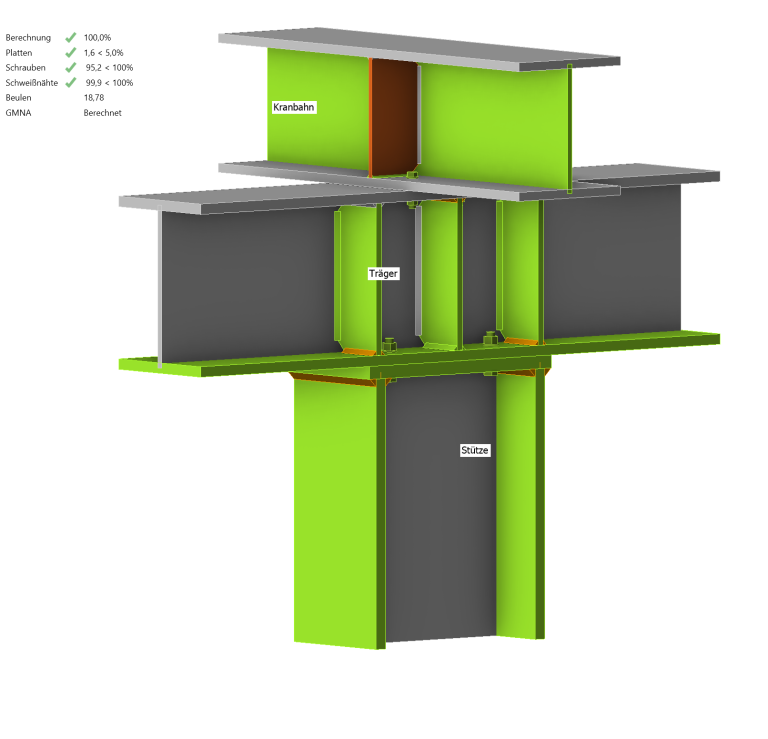

Statik Kranbahn & Optimierung: Ermüdungssicherer Anschluss nach Eurocode 3
- Aufgabe: Statische Detailberechnung und wirtschaftliche Optimierung eines Kranbahn-Auflagers.
- Ergebnis: Erzielung einer Materialeinsparung von über 20% gegenüber der bisherigen Lösung durch präzise Ausnutzung der Tragreserven.
- Maßnahmen: Gezielte Reduzierung von Blechstärken, Schraubendimensionen und Schweißnahtdicken.
- Herausforderung: Berücksichtigung der dynamischen Lasten aus dem Kranbetrieb (Ermüdungsnachweis).
- Norm: Nachweisführung nach DIN EN 1993 (Eurocode 3), inklusive komplexer Beulnachweise an den stegverstärkten Profilen.
- Methode: FE-basierte Berechnung (IDEA StatiCa) zur exakten Bestimmung der Spannungsspitzen.

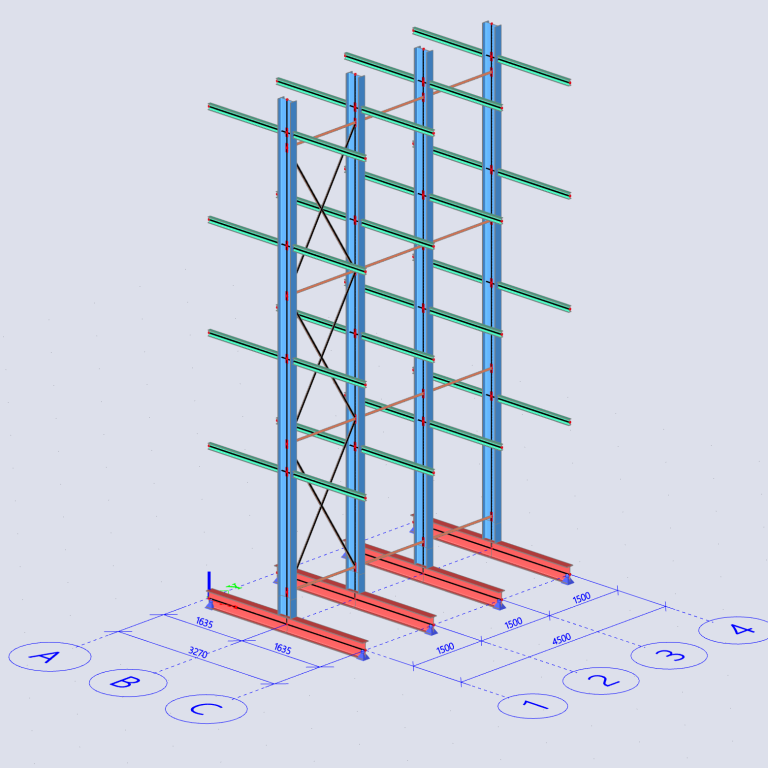

Statik verfahrbare Kragarmregalanlage: Bemessung auf Mobilsockel
- Bauvorhaben: Statische Berechnung einer verfahrbaren Kragarmregalanlage auf elektronisch gesteuerten Mobilsockeln.
- Standort: Tauberbischofsheim, Deutschland
- Technische Daten: Anlagenlänge 28,5 m, Anlagenhöhe ca. 9,0 m; Auslegung für eine Armlast von 500 kg
- Besonderheit: Berücksichtigung der dynamischen Lasten (Massenkräfte aus Anfahren und Bremsen) infolge der Bewegungen des Mobilsockels in Gangquerrichtung
- Leistung: Nachweis der Standsicherheit der Stahlkonstruktion unter Überlagerung von Lagerlasten und dynamischen Betriebskräften
Ersatzneubau Rohrbrücke unter Aufrechterhaltung des laufenden Betriebs
- Objekt: Neubau einer Stahl-Rohrbrücke zur Substitution einer abgängigen Bestandskonstruktion
- Montagekonzept: Errichtung als Überbauung der aktiven Trasse ohne vorherige Demontage des Altbestands (Gewährleistung der Versorgungssicherheit während der Bauphase)
- Bemessungsgrundlagen: Statische Berechnung unter Berücksichtigung der TRAS 320 (Technische Regeln für Anlagensicherheit) sowie kundenspezifischer Werknormen
- Lastannahmen: Dimensionierung für definierte Rohrlasten und zukünftige Medienbelegung
- Konstruktion: Rahmenartiges Tragwerk mit geometrischer Anpassung an die Bestandsstützen zur Kollisionsfreiheit
- Standort: Gelsenkirchen, Deutschland

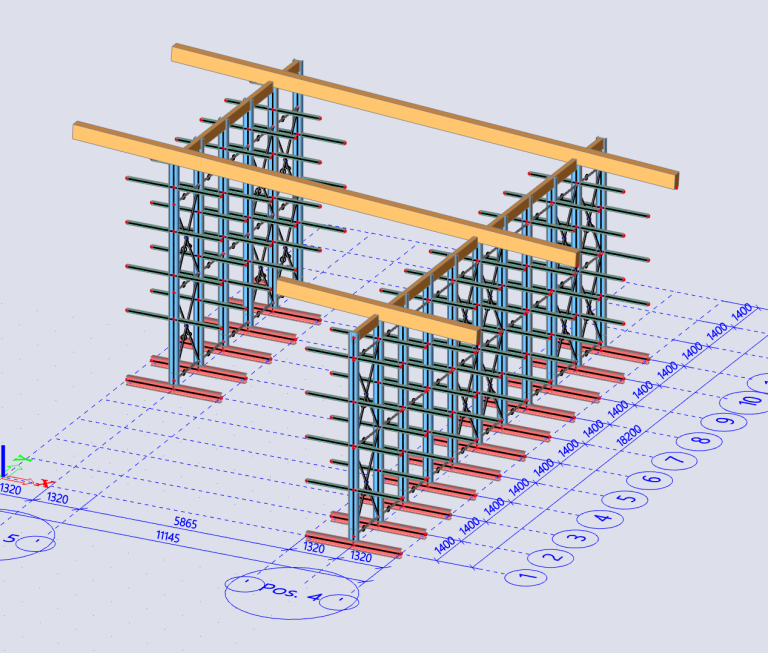

Statik Erweiterung Kragarmregalhalle: Stahlkonstruktion mit BSH-Dachbindern
- Bauvorhaben: Erweiterung einer bestehenden Kragarmregalhalle als Lagerhalle
- Standort: Feldbach, Österreich
- Abmessungen: Länge des Erweiterungsbaus: 25,2 m
- Konstruktion: Stahlstützen im Kragarm-System kombiniert mit Dachbindern aus Brettschichtholz (BSH)
- Lastannahmen: Ermittlung und Ansatz der ortsspezifischen Wind- und Schneelasten für Österreich (gemäß ÖNORM / Eurocode), Armlast: 800 kg
- Leistung: Tragwerksplanung für die Stahl-Holz-Mischkonstruktion

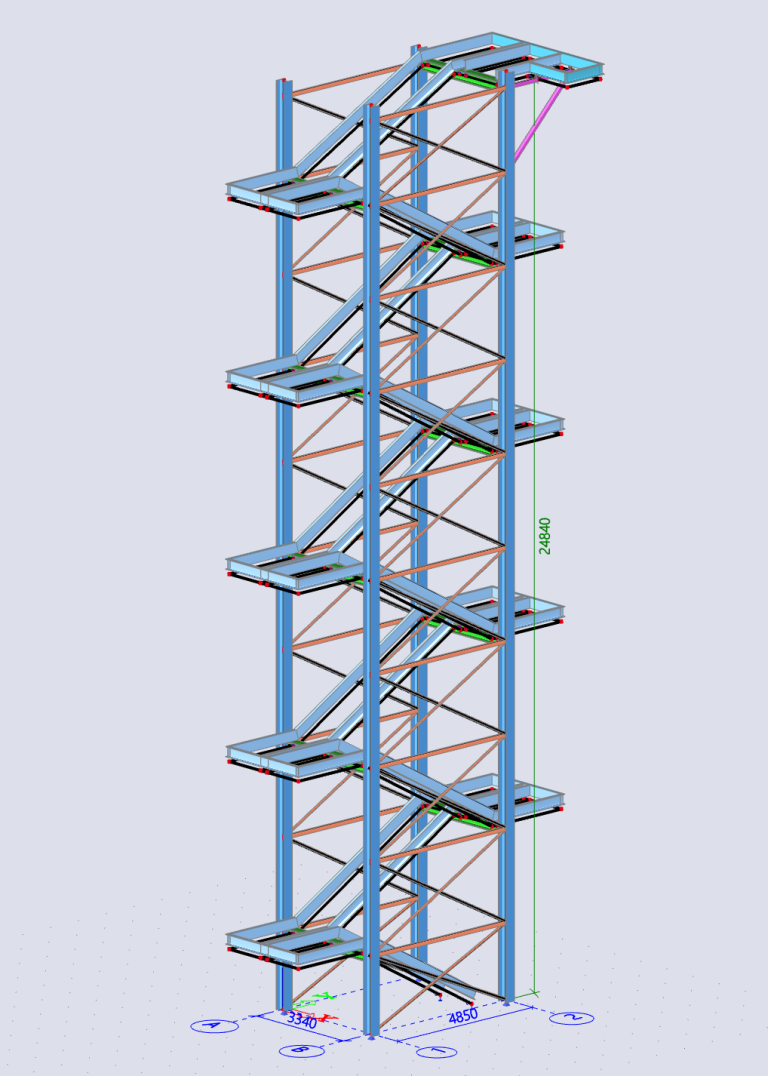

Statik Treppenturm Petrochemie: Flucht- und Rettungsweg
- Bauvorhaben: Tragwerksplanung für einen 25 m hohen Treppenturm als ersten Flucht- und Rettungsweg im Außenbereich
- Branche: Petrochemische Industrie / Anlagenbau
- Standort: Gelsenkirchen, Deutschland
- Grundlagen: Statische Bemessung unter Berücksichtigung der TRAS 320 (Technische Regeln für Anlagensicherheit) hinsichtlich Einwirkungen von außen
- Werknormen: Einhaltung der spezifischen Werknormen des Auftraggebers sowie erhöhter Sicherheitsanforderungen an die Konstruktion
- Konstruktion: Stahlbau-Rahmenkonstruktion mit Gitterroststufen, optimiert für Industrielasten

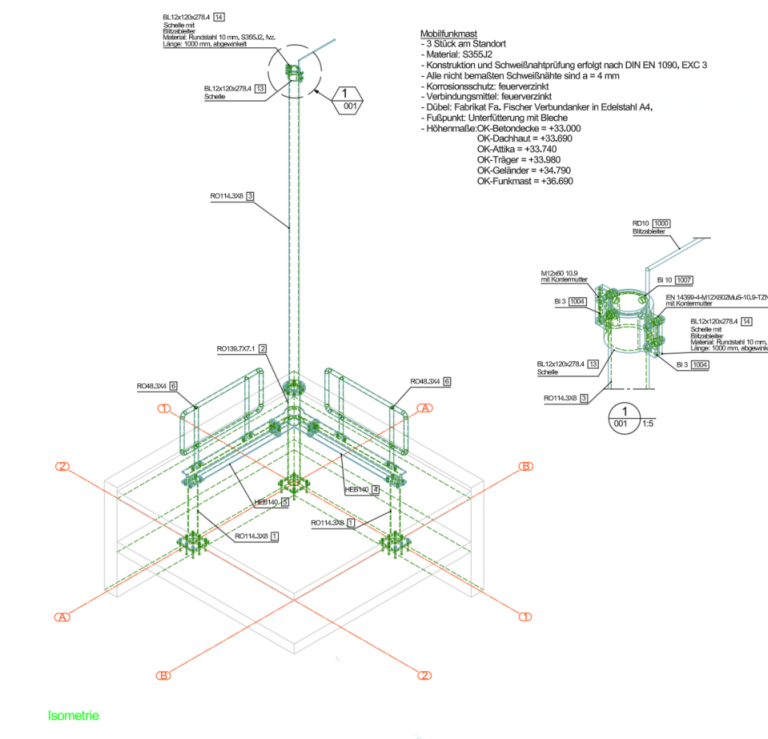

Tragwerksplanung Mobilfunk: Statik unter Berücksichtigung dynamischer Windlasten
- Projektgegenstand: Realisierung eines Mobilfunk-Dachstandortes
- Leistungsumfang: Erstellung der kompletten Tragwerksplanung, bestehend aus prüffähiger Statik und detaillierter Werkplanung (Stahlbauübersichten und Einzelteilzeichnungen)
- Technische Herausforderung: Durchführung komplexer statischer Berechnungen unter expliziter Berücksichtigung dynamischer Windlasten zur Sicherstellung der Gebrauchstauglichkeit und Standsicherheit der schlanken Maststrukturen
- Konstruktion: Stahlrahmenkonstruktion aus HEB-Profilen zur Lastverteilung auf die Bestandsstruktur, verankert mit Verbundankern

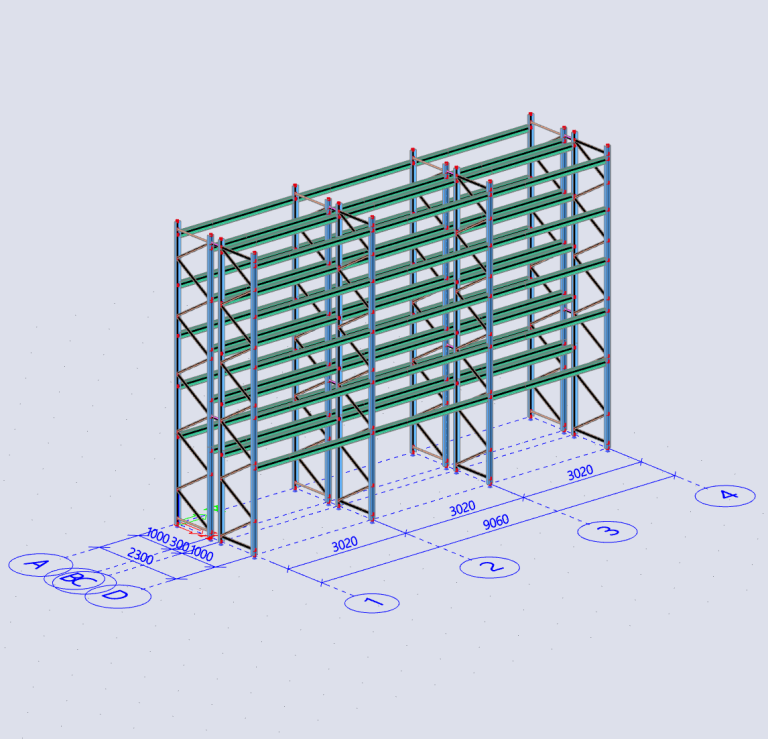

Statik Palettenregalanlage: Schwerlastregal unter Erdbebenlasten
- Bauvorhaben: Tragwerksplanung für eine Palettenregalanlage im Stahlbau
- Standort: Sint-Pieters-Leeuw, Belgien.
- Tragfähigkeit: Statische Auslegung für hohe Feldlasten von 30.000 kg (30 t)
- Länge: ca. 30 m
- Besondere Anforderungen: Nachweis der Standsicherheit unter Berücksichtigung der belgischen Wind- und Erdbebenlasten
- Leistung: Anwendung der spezifischen nationalen Anhänge (NA) zum Eurocode für Belgien bei der Bemessung der Profile und Verbände

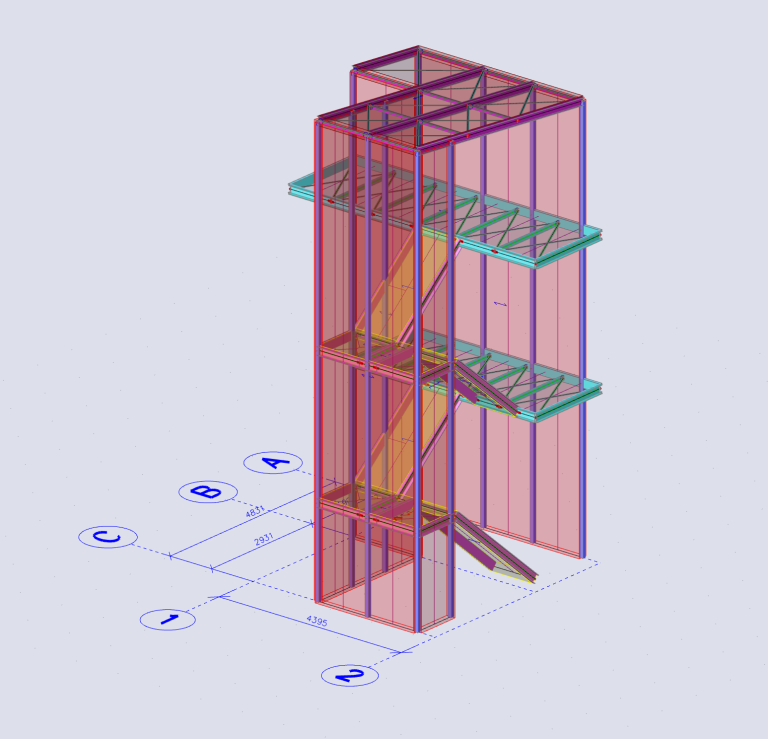

Tragwerksplanung Stahltreppe: Verkleideter Fluchtturm mit Glasfassade
- Bauvorhaben: Errichtung einer verkleideten Stahltreppe als verbindender Flucht- und Rettungsweg zwischen zwei Wohngebäuden
- Standort: Spich (Troisdorf), Deutschland
- Konstruktion: Selbsttragender Stahltreppenturm
- Fassade: Ausführung mit einer Vollverglasung. Statische Berücksichtigung der Windlasten auf die geschlossene Hülle
- Leistung: Nachweis der Stahltragkonstruktion sowie der Lasteinleitung aus der Glasfassade

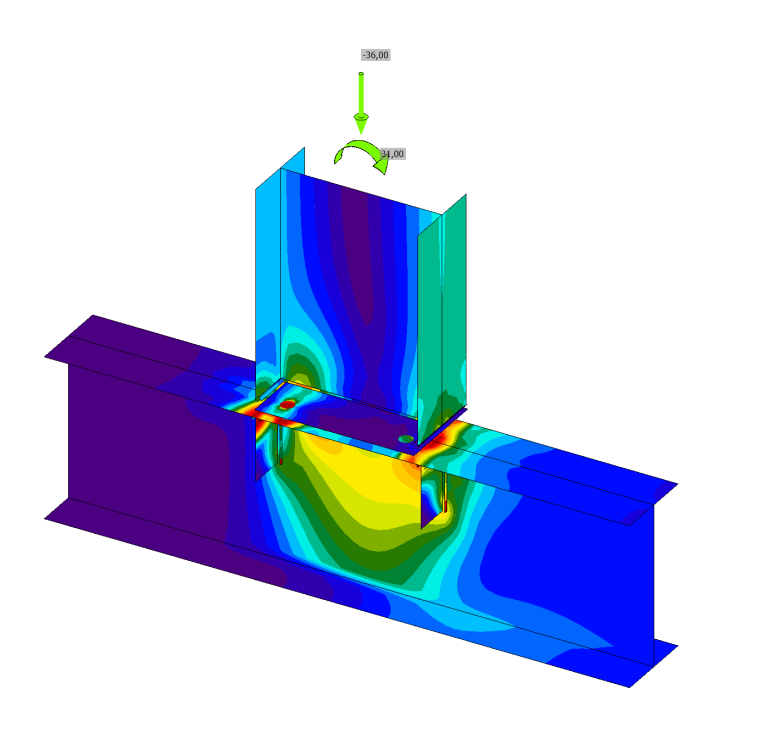

Anschlussoptimierung Stahlbau: Materialeinsparung durch CBFEM-Methode nach EN 1993
- Aufgabe: Detailstatik und Optimierung eines hochbelasteten Knotenpunkts für eine Kragarmregalanlage
- Methode: Anwendung der CBFEM-Methode (Component-Based Finite Element Method) zur realitätsnahen Simulation des Tragverhaltens
- Norm: Führen aller Nachweise nach DIN EN 1993 (Eurocode 3), inklusive komplexer Beulnachweise am Schalenmodell
- Vorteil: Signifikante Materialeinsparung gegenüber der konventionellen Komponentenmethode durch Ausnutzung plastischer Reserven
- Software: Einsatz spezialisierter FE-Software (IDEA StatiCa)

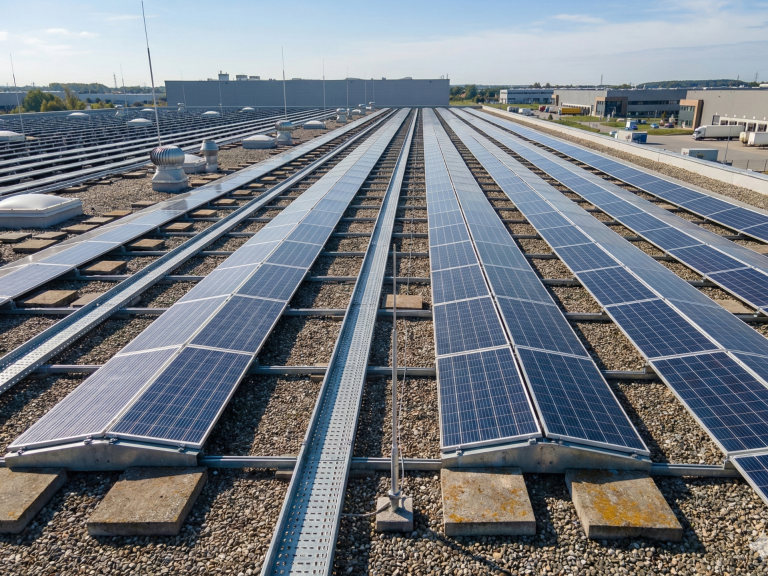

Statik Bestandsbau: Tragwerksanalyse für Photovoltaik-Nachrüstung
- Bauvorhaben: Statische Überprüfung der Dachkonstruktion eines bestehenden Gebäudes im Zuge der Energiewende
- Standort: Leverkusen
- Maßnahme: Installation einer aufgeständerten Photovoltaikanlage (ballastiertes System)
- Leistung: Ermittlung der Tragreserven des vorhandenen Dachtragwerks (Decke/Binder) unter Berücksichtigung der Zusatzlasten aus Modulen und Ballastierung
- Ergebnis: Bestätigung der Standsicherheit für die Nutzungsänderung

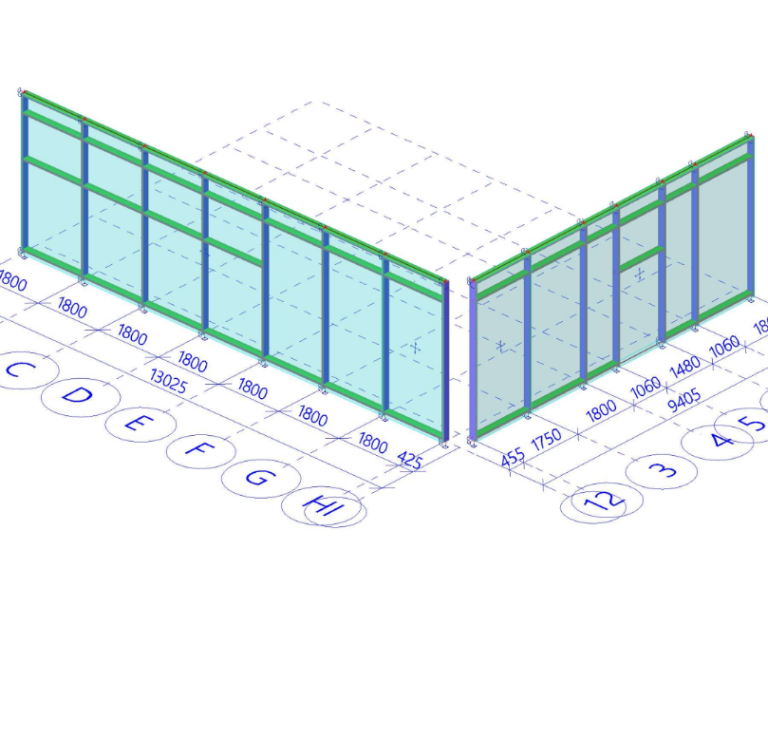

Statik Fassadenmodernisierung: Aluminium-Glas-Fassade Schüco FWS 50
- Bauvorhaben: Statische Berechnung im Rahmen der Modernisierung einer Außenfassade
- Standort: Sankt Augustin, Deutschland
- Konstruktion: Pfosten-Riegel-Konstruktion als Aluminium-Glas-Fassade
- System: Nachweis unter Verwendung der Profilreihe Schüco FWS 50
- Leistung: Tragwerksplanung der Fassadenunterkonstruktion und Nachweis der Lasteinleitung in den Baukörper unter Berücksichtigung von Wind- und Eigenlasten

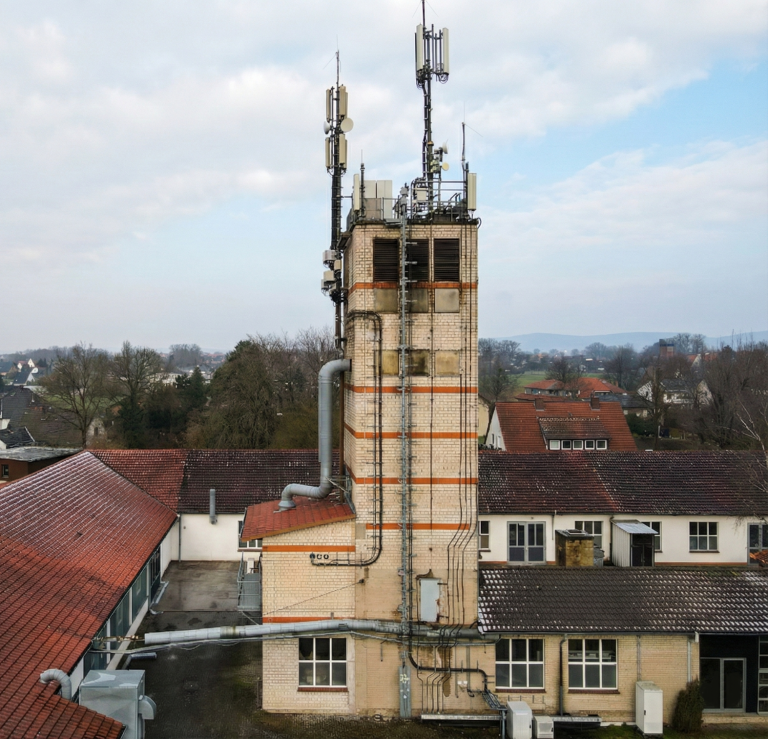

Statik Mobilfunkstandort: Tragwerksplanung für Antennenträger auf Mauerwerksturm
- Bauvorhaben: Statische Berechnung und Nachweis für die Installation und Erweiterung von Sendeanlagen auf einem bestehenden Gebäudeturm
- Objekt: Kaminartiger Turmbau (Mauerwerk/Massivbau), Gebäudehöhe > 20 m
- Standort: Bad Oeynhausen, Deutschland
- Herausforderung: Beurteilung der Lasteinleitung in das bestehende Mauerwerk sowie die sichere Aufnahme der Windlasten in exponierter Höhe
- Leistung: Bemessung der Stahlunterkonstruktion und rechnerischer Nachweis der Verankerung im Bestand unter Berücksichtigung der spezifischen Materialeigenschaften des Turms
