Statik für Bestandsbauten und private Bauvorhaben
Nicht jedes Tragwerk fällt in eine der klassischen Projektkategorien. Für Konstruktionen, die individuelle statische Lösungen erfordern, werden projektspezifische Berechnungen nach den jeweils geltenden Normen erstellt – von der Bestandsprüfung für Photovoltaikanlagen über Fassadenkonstruktionen bis hin zu Carports, Treppen und Sonderanfertigungen. Die Nachweisführung erfolgt prüffähig nach Eurocode und DIN-Normen – für Privatleute, Architekten und kleine Gewerbetreibende.
Leistungsumfang im Privatbau und bei Bestandskonstruktionen
Die statische Berechnung für private Bauvorhaben und Bestandsbauten umfasst folgende Leistungen:
- Statische Prüfung von Bestandstragwerken für Zusatzlasten (z. B. Photovoltaikanlagen)
- Fassadenkonstruktionen und Verkleidungssysteme aus Aluminium und Stahl
- Carports, Vordächer und Überdachungen in Stahl und Holz
- Treppen, Erschließungskonstruktionen und verglaste Stahlbauteile
- Statische Berechnung von Aluminium- und Stahlkonstruktionen nach DIN EN 1999 bzw. DIN EN 1993
- Sonderanfertigungen und individuelle Stahlbauteile
Statische Prüfung von Bestandstragwerken
Bei bestehenden Gebäuden entsteht häufig Handlungsbedarf, wenn die Nutzung geändert oder das Tragwerk mit zusätzlichen Lasten beansprucht wird. Typische Anlässe sind die Nachrüstung von Photovoltaikanlagen auf Bestandsdächern, der Einbau neuer Technikkomponenten oder bauliche Erweiterungen.
Die Bestandsprüfung umfasst die Ermittlung der vorhandenen Tragreserven des Dachtragwerks oder der betreffenden Konstruktion unter Berücksichtigung der Zusatzlasten aus Modulgewicht, Ballastierung und Windlasten. Das Ergebnis ist ein prüffähiger rechnerischer Nachweis, der bestätigt, ob das vorhandene Tragwerk die neuen Lasten aufnehmen kann – oder ob Verstärkungsmaßnahmen erforderlich sind.

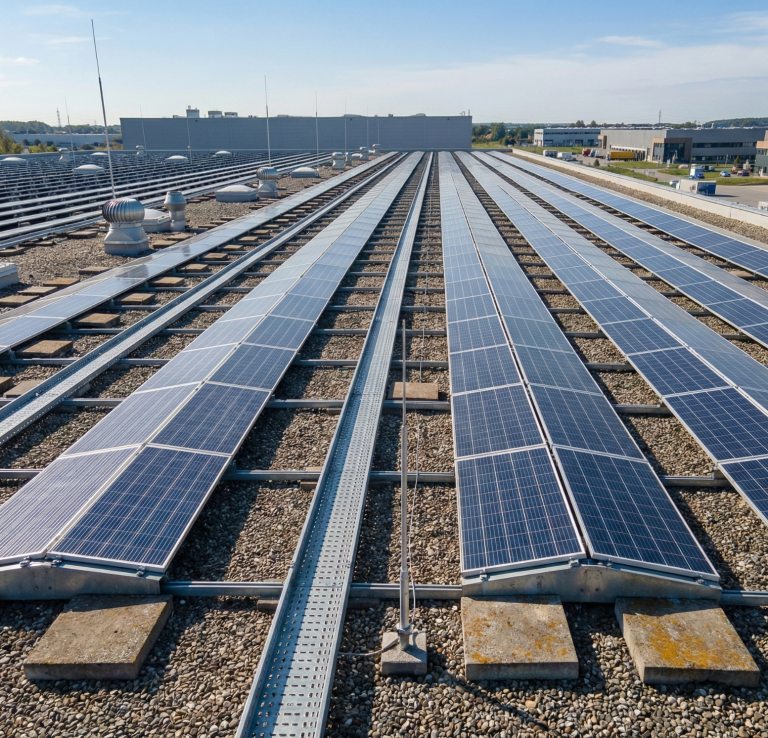

Projektbeispiel: Statik Bestandsbau – Tragwerksanalyse für Photovoltaik-Nachrüstung, Leverkusen
Bauvorhaben: Statische Überprüfung der Dachkonstruktion eines bestehenden Gebäudes im Zuge der Installation einer Photovoltaikanlage
Maßnahme: Aufgeständerte Photovoltaikanlage als ballastiertes System
Leistung: Ermittlung der Tragreserven des vorhandenen Dachtragwerks (Decke/Binder) unter Berücksichtigung der Zusatzlasten aus Modulen und Ballastierung
Ergebnis: Bestätigung der Standsicherheit für die Nutzungsänderung
Standort: Leverkusen, Deutschland
Fassadenkonstruktionen aus Aluminium und Stahl
Fassadenmodernisierungen und Verglasungssysteme erfordern eine statische Berechnung der Unterkonstruktion sowie den Nachweis der Lasteinleitung in den Baukörper. Maßgebend sind die Windlasten auf die geschlossene Fassadenfläche nach DIN EN 1991-1-4 sowie die Eigenlasten der Profilkonstruktion und Verglasung.
Bei Pfosten-Riegel-Konstruktionen aus Aluminium erfolgt die Bemessung nach DIN EN 1999-1-1. Die Profilauswahl richtet sich nach den maßgebenden Schnittgrößen aus Wind- und Eigenlast; die Verankerung im Baukörper wird auf Zug und Querkraft nachgewiesen. Für Systemprofile namhafter Hersteller liegen in der Regel Bemessungshilfen vor, die eine wirtschaftliche Dimensionierung ermöglichen.

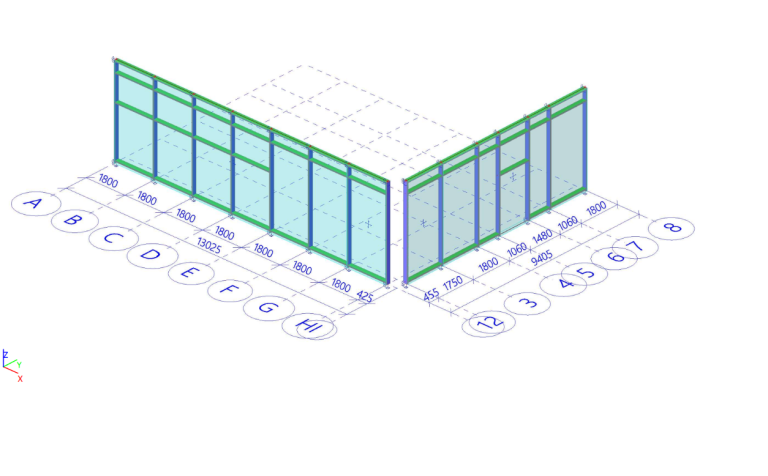

Projektbeispiel: Statik Fassadenmodernisierung – Aluminium-Glas-Fassade Schüco FWS 50, Sankt Augustin
Bauvorhaben: Statische Berechnung im Rahmen der Modernisierung einer Außenfassade Konstruktion: Pfosten-Riegel-Konstruktion als Aluminium-Glas-Fassade, System Schüco FWS50
Leistung: Tragwerksplanung der Fassadenunterkonstruktion und Nachweis der Lasteinleitung in den Baukörper unter Berücksichtigung von Wind- und Eigenlasten
Standort: Sankt Augustin, Deutschland.

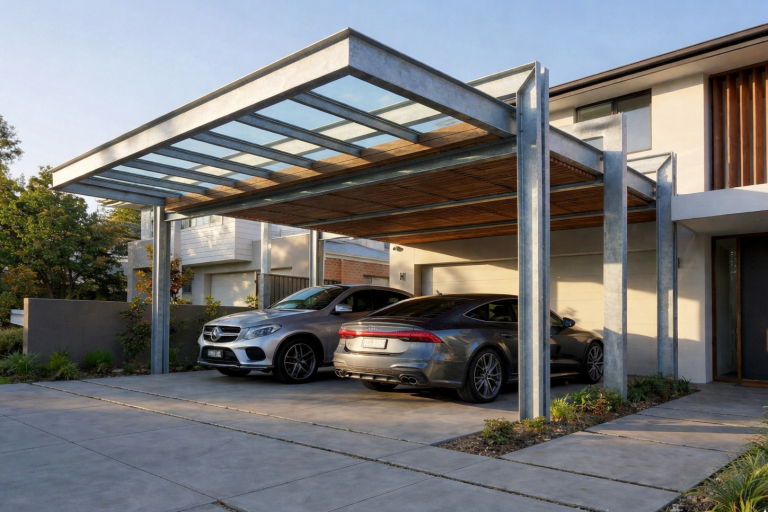

Treppen, Carports und Überdachungen
Stahltreppen, Carports, Vordächer und Überdachungen gehören zu den häufig angefragten Konstruktionen im privaten und gewerblichen Bereich. Die statische Berechnung umfasst die Bemessung der Tragkonstruktion unter Eigengewicht, Nutzlast, Schnee- und Windlast sowie den Nachweis der Fundamentverankerung.
Bei Verglasungen – etwa bei geschlossenen Treppentürmen oder verglasten Überdachungen – sind zusätzlich die Windlasten auf die geschlossene Hülle und die Lasteinleitung aus der Fassade in die Stahltragkonstruktion nachzuweisen. Sonderlösungen mit geometrisch anspruchsvollen Grundrissen oder Anschlüssen an Bestandsgebäude werden mittels 3D-Modellierung berechnet.

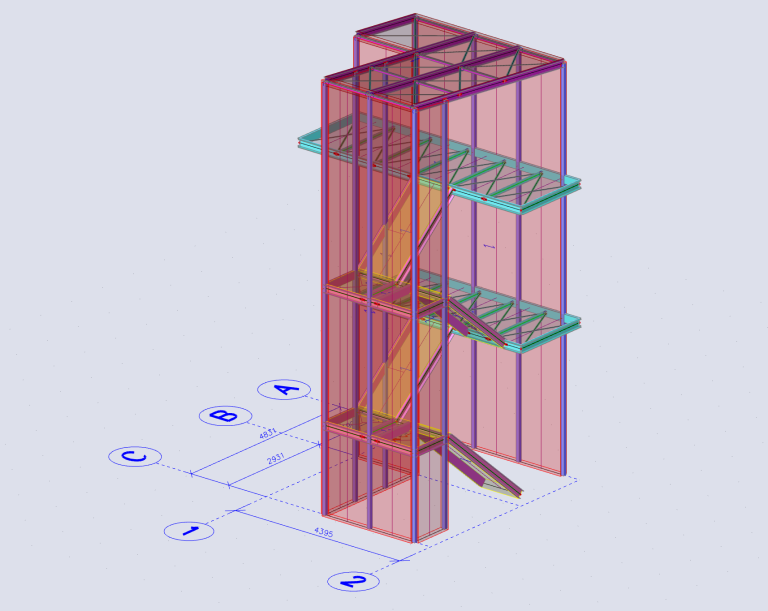

Projektbeispiel: Tragwerksplanung Stahltreppe – Verkleideter Fluchtturm mit Glasfassade, Spich
Bauvorhaben: Errichtung einer verkleideten Stahltreppe als verbindender Flucht- und Rettungsweg zwischen zwei Wohngebäuden
Konstruktion: Selbsttragender Stahltreppenturm mit Vollverglasung
Leistung: Nachweis der Stahltragkonstruktion sowie der Lasteinleitung aus der Glasfassade unter Berücksichtigung der Windlasten auf die geschlossene Hülle
Standort: Spich (Troisdorf), Deutschland
Sonderanfertigungen und individuelle Stahlbauteile
Für Konstruktionen ohne Regelquerschnitt oder ohne Normvorgabe – etwa Werbeschilder auf Stahlträgern, Auffangwannen, Gitterboxen oder individuell gefertigte Stahlbauteile – wird die statische Berechnung auf Basis der jeweils geltenden Normen erstellt. Maßgebend sind DIN EN 1993 für Stahlkonstruktionen und DIN EN 1999 für Aluminiumkonstruktionen.
Auch für kleinere gewerbliche Bauvorhaben ohne eigene Tragwerksplaner im Projektteam steht eine projektspezifische Berechnung zur Verfügung – prüffähig dokumentiert und termingerecht geliefert.
Häufige Fragen zur Statik im Privatbau und bei Bestandsbauten
Brauche ich für eine Photovoltaikanlage auf meinem Dach eine Statik? Das hängt von der Konstruktion und dem Gebäude ab. Bei aufgeständerten Systemen auf Flachdächern (ballastiert) ist in der Regel ein statischer Nachweis erforderlich, ob das vorhandene Dachtragwerk die Zusatzlasten aus Modulen und Ballast tragen kann. Viele Gemeinden und Versicherungen verlangen diesen Nachweis schriftlich. Eine kurze Rückfrage mit den Plandaten des Gebäudes und der Anlage genügt für eine erste Einschätzung.
Was kostet eine Statik für einen Carport oder eine Überdachung? Die Kosten richten sich nach Größe, Komplexität und Leistungsumfang der Berechnung. Für einfache Konstruktionen ist der Aufwand überschaubar. Nach Eingang der Unterlagen – Grundriss, Abmessungen, geplante Konstruktion – wird ein konkretes Angebot erstellt.
Kann ich als Privatperson einen Statiker beauftragen? Ja. Die Beauftragung eines Tragwerksplaners ist nicht auf gewerbliche Auftraggeber beschränkt. Privatpersonen können eine statische Berechnung direkt in Auftrag geben – etwa für Carports, Terrassenüberdachungen, Treppenanlagen oder die Nachrüstung von PV-Anlagen.
Was ist ein Bestandsnachweis? Ein Bestandsnachweis ist eine statische Nachrechnung einer bereits vorhandenen Konstruktion. Dabei wird geprüft, ob das bestehende Tragwerk die aktuell vorhandenen oder geplanten Lasten sicher aufnehmen kann – auf Basis des aktuellen Normenwerks und des dokumentierten oder eingemessenen Bauzustands.
