Bodenplatte Teil 2 – Warum ein paar Millimeter Stahl den Beton retten (oder brechen)

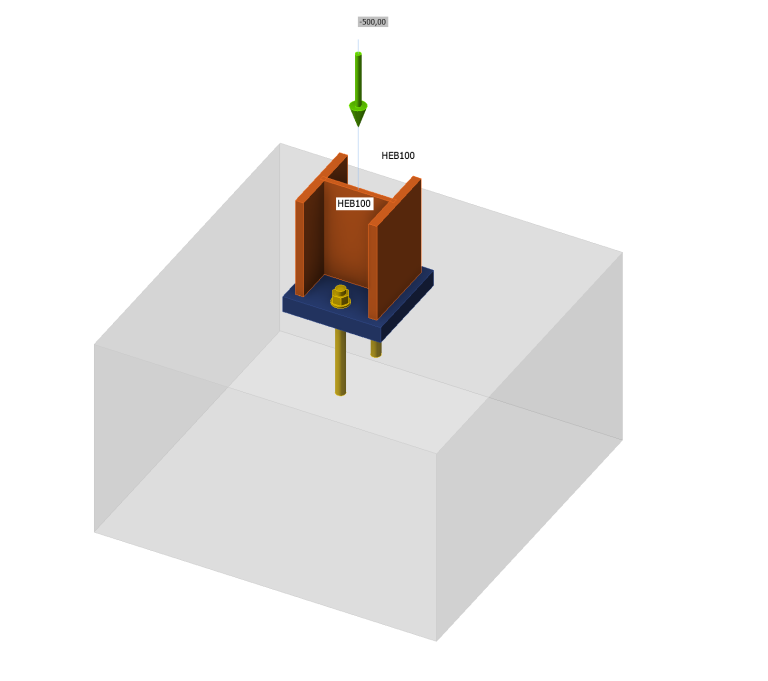

3D-Simulation einer HEB100 Stahlstütze in IDEA StatiCa, die mit 500 kN auf eine Betonplatte drückt.

Im ersten Teil unserer Reihe ging es um die Grundlagen der Lasteinleitung. Heute werfen wir einen Blick unter die Haube – und zwar nicht mit künstlich generierten Hochglanzbildern, sondern mit echten Berechnungen aus der täglichen Ingenieurspraxis.

Stellen Sie sich folgendes Szenario vor: Eine winzige Stahlstütze (ein sogenanntes HEB100-Profil mit einer Fläche von 26 Quadratzentimetern) wird mit einer Last von 500 Kilonewton belastet. Das entspricht einem Gewicht von 50 Tonnen – oder etwa 30 bis 35 typischen Mittelklassewagen, die auf dieser kleinen Fläche gestapelt sind.

Darunter befindet sich der Beton. Würde man die Stütze einfach so auf den Beton stellen, würde sie sich wie ein Stöckelschuh in einen weichen Waldboden bohren. Der Beton würde an dieser Stelle gnadenlos zerbröseln. Die Lösung? Eine Fußplatte aus Stahl, die wie ein Schneeschuh wirkt und das Gewicht verteilt. Aber wie dick muss dieser "Schneeschuh" sein? Reicht ein dünnes Blech oder braucht es einen massiven Stahlblock?

Die Software IDEA StatiCa macht genau das sichtbar. In den folgenden Bildern bleiben die Last (50 Tonnen), die Fläche der Fußplatte (120 x 120 mm) und die Stütze immer gleich. Das Einzige, was sich ändert, ist die Dicke der Fußplatte.

In Szenario 1 - 4 wird die Spannung des Betons unter der Fußplatte dargestellt.

Szenario 1: Das 5-Millimeter-Blech (Die "weiche" Matte)

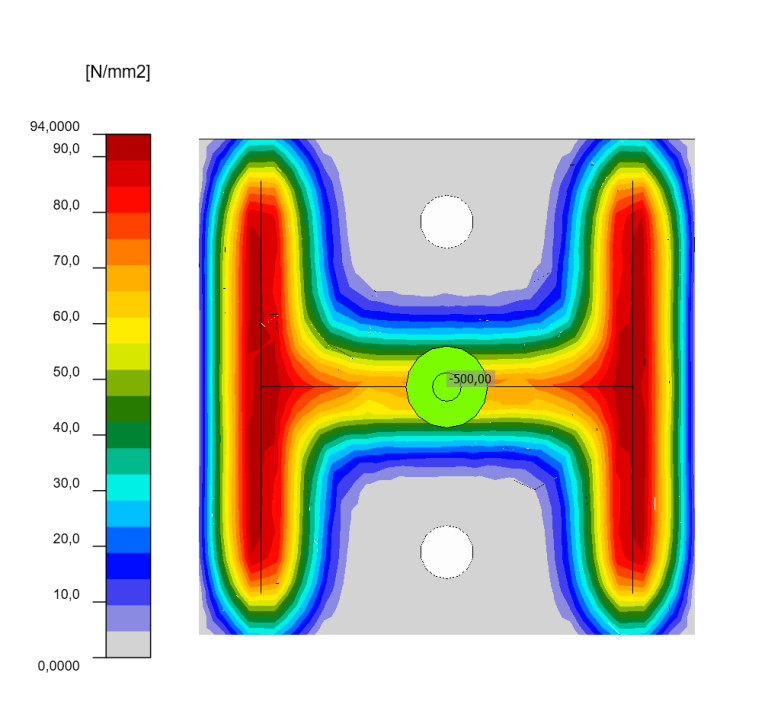

Spannungsanalyse des Betons unter einer 5 mm dünnen Fußplatte

Eine Fußplatte von 5 Millimetern ist für den Stahlbau fast wie ein Blatt Papier. Im Bild ist sehr gut zu erkennen, was passiert: Die gewaltige Last drückt die Stütze nach unten. Da die 5-mm-Platte zu weich ist, um großen Widerstand zu leisten, verbiegt sie sich. Die Kraft schießt fast ungebremst direkt unter den Rändern der Stütze in den Beton. Das Resultat: Extreme Spannungsspitzen (im Bild durch die tiefroten Bereiche unter dem Profil markiert). Der Beton wird nur punktuell belastet und ist an diesen Stellen massiv überlastet. Die Lastverteilung funktioniert kaum.

Durchschnittliche Druckspannung im Beton unter der Fußplatte: 76 N/mm^2

Szenario 2: Die 10-Millimeter-Platte (Der Widerstand wächst)

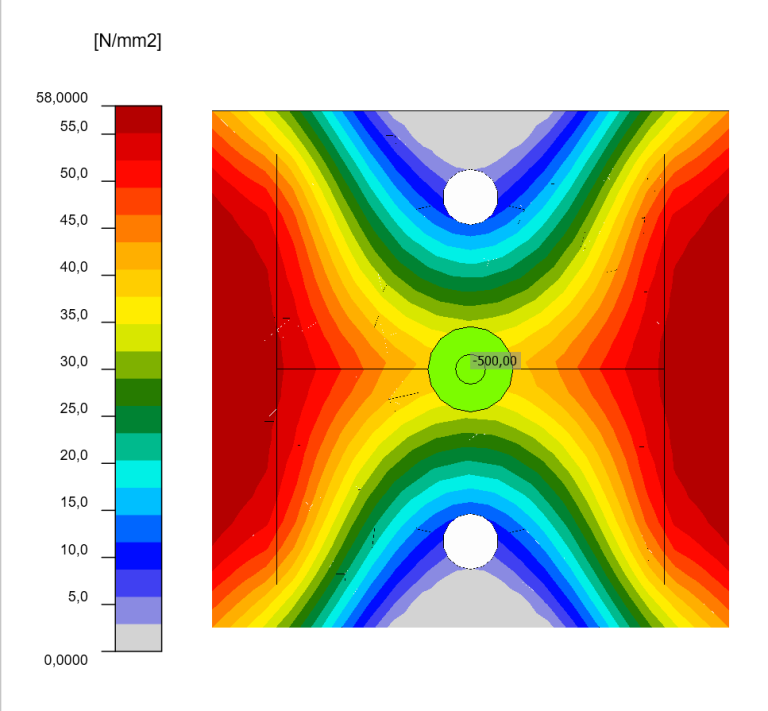

Spannungsanalyse des Betons unter einer 10 mm dünnen Fußplatte

Verdoppeln wir die Dicke auf 10 Millimeter, ändert sich das Bild spürbar. Die Fußplatte wird steifer. Sie gibt nicht mehr so leicht nach und zwingt die Last, sich breiter aufzufächern. Die unbelasteten Zonen im Beton werden bereits kleiner, und die umliegenden Bereiche fangen an, mehr von der Last zu übernehmen (gelbe und grüne Zonen). Die "Schneeschuh"-Wirkung setzt langsam ein, aber die Spannung ist direkt unter der Stütze oft noch zu hoch.

Durchschnittliche Druckspannung im Beton unter der Fußplatte: 50 N/mm^2

Szenario 3: Die 15-Millimeter-Platte (Die Last verteilt sich weiter)

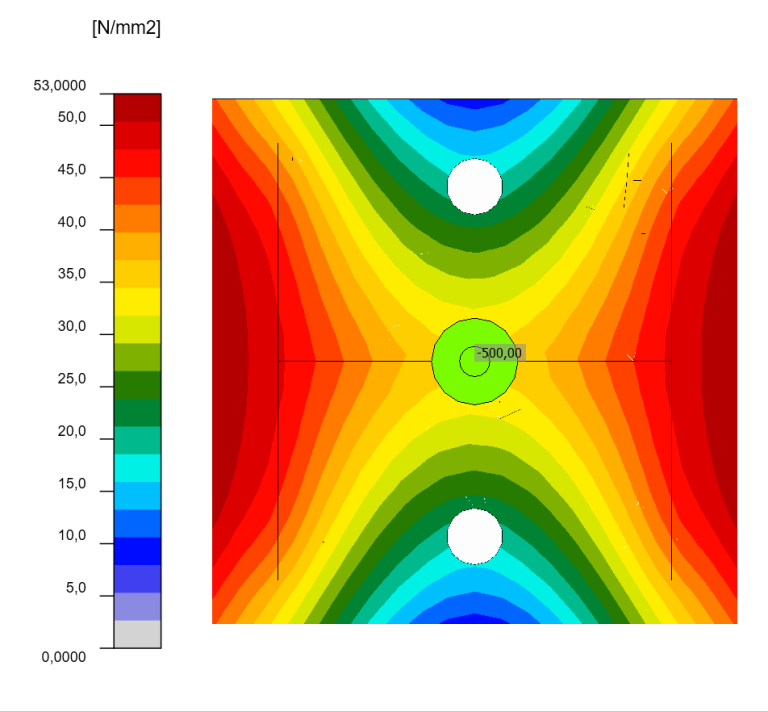

Spannungsanalyse des Betons unter einer 15 mm dicken Fußplatte

Mit 15 Millimetern Dicke wird die Stahlplatte zu einem ziemlich massiven Bauteil. Das spiegelt sich auch in der Betonspannung wider. Die Last von 50 Tonnen wird nun deutlich gleichmäßiger in die Fläche gedrückt. Die extremen Spannungsspitzen verschwinden langsam, das Spannungsbild beruhigt sich. Der Beton wird nun großflächig und wesentlich schonender belastet.

Durchschnittliche Druckspannung im Beton unter der Fußplatte: 43 N/mm^2

Szenario 4: Die 20-Millimeter-Platte

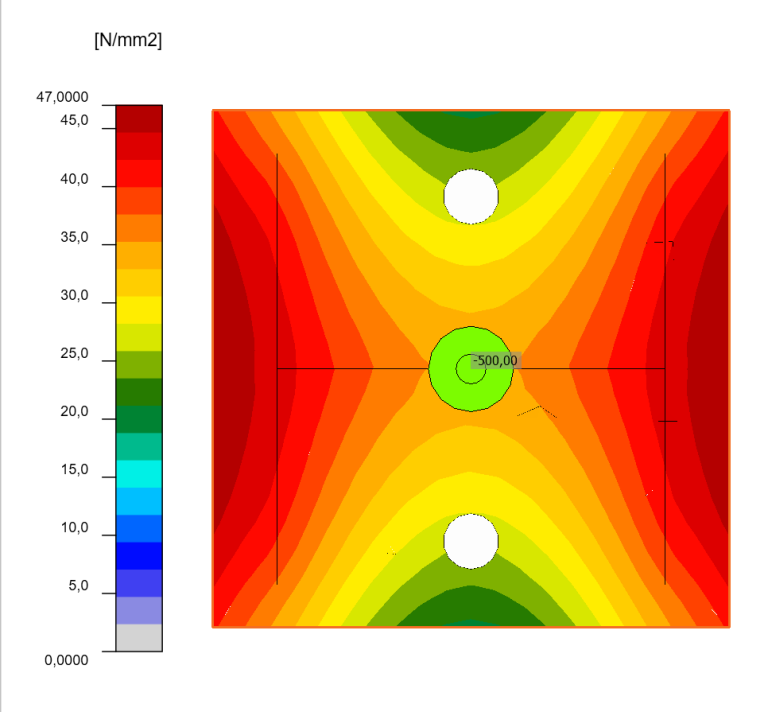

Spannungsanalyse des Betons unter einer 20 mm dicken Fußplatte

Bei 20 Millimetern verformt sich die Fußplatte unter der Last so gut wie gar nicht mehr. Sie verhält sich wie ein starrer Block. Das gesamte Rechteck der Platte drückt nun gleichmäßiger auf den Beton. Das Spannungsbild zeigt eine breite, mäßig belastete Zone. Der Beton "atmet auf", weil keine punktuellen Gewaltakte mehr stattfinden.

Durchschnittliche Druckspannung im Beton unter der Fußplatte: 38 N/mm^2

Fazit: Auf den Millimeter kommt es an

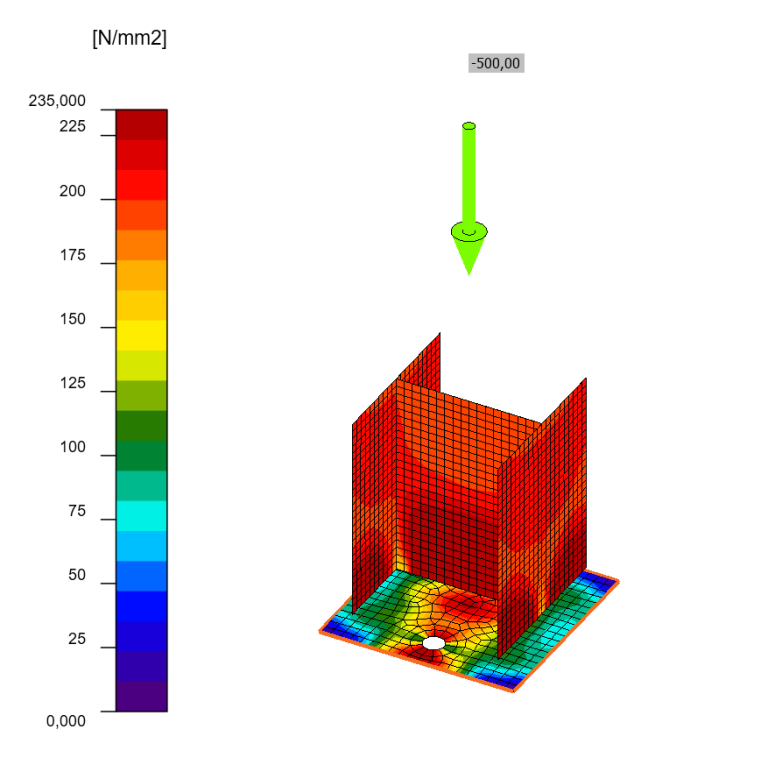

Vergleichsspannung der Stahlkonstruktion

Diese kleine Simulation zeigt sehr schön, was Statik eigentlich bedeutet. Es geht nicht nur darum, dass ein Gebäude nicht einstürzt. Es geht um die smarte Verteilung von Kräften. Macht man die Fußplatte zu dünn, versagt der Beton darunter. Macht man sie jedoch aus reiner Angst zu dick, verschwendet man massenhaft teuren Stahl, ohne dass es technisch noch einen Mehrwert bringt. Die Kunst der Tragwerksplanung liegt genau dazwischen: Den idealen Punkt zu finden, an dem das Material effizient ausgenutzt wird und das Bauwerk sicher steht.
